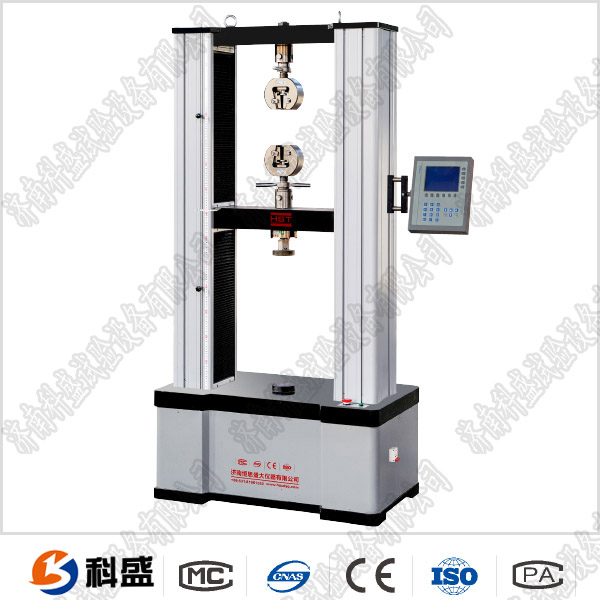

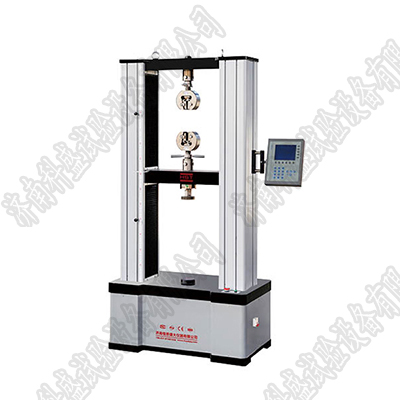

MWD-10系列微机控制人造板万能试验机

MWD-10A微机控制人造板万能试验机：针对各种木材、人造板及饰面人造板进行各种理化性能试验测试研制的,满足GB17657-1999等标准的要求，进行内结合强度试验、表面结合强度试验、表面胶合强度试验、胶合强度试验、静曲强度试验、弹性模量试验、握螺钉力试验等,是木材、人造板各级质检部门和生产企业的理想测试设备,可为您提供准确的试验结果。该机由计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的多种力学性能试验。

MWD-10系列微机控制人造板万能试验机主要技术指标：

1.试验力:10kN

2.试验力测量范围:0.4%--100%。

3.试验力示值精度:优于示值±1%

5.横梁位移测量精度:分辨率高于0.0025mm

6.变形测量精度:±0.5%（在0.2―10mm范围内）

7.试验速度范围:0.01―500mm/min,无级调速

8.速度控制精度:±1%(0.01~10mm/min);±0.5%(10~500mm/min)

9.恒力、恒变形、恒位移控制范围:0.2%-100%FS

10．恒力、恒变形、恒位移控制精度:

设定值<10%fs时,设定值的±1.0%以内<>

设定值≥10%FS时,设定值的±0.1%以内

11.变形速率控制精度:速率<0.05%fs时为±2.0%设定值内<>

速率≥0.05%FS时为±0.5%设定值内

12.试验空间:A.拉伸空间:600mmB.压缩空间:700mmC.宽度:450mm

13．夹具:测试内结合强度夹具、测试胶合强度夹具、测试静曲强度夹具、测试弹性模量夹具、测试握螺钉力夹具、测试表面结合强度夹具、测试表面胶合强度夹具共七套夹具。

14.整机电源：单相,220V±10%,50Hz，功率：2kW

15.工作环境：室温―35℃,相对湿度不超过80%

16.主机尺寸：760×600×1800mm

17.重量：500kg

三、方案描述

1主机

1.1主机采用高钢度门式框架结构，强度高、变形小；

1.2采用进口高精度滚珠丝杠，传动高效平稳；

1.3传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；

1.4采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；

1.5夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；

1.6特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。

2控制系统

STC300全数字闭环测控系统具有许多的特性和技术创新，主要体现在：

1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；

2、数据采集系统由4路高24位A/D转换通道组成。分辨率达1/300000，全程不分档；

3、选用BB、AD、Xilinx等原装集成器件，全数字化设计；

4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；

5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。

五、控制软件

符合GB17657-1999等十多个国家标准有关规定,同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。

1.计算机控制系统，具有、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。

2.保护功能:该机具有软件和机械两种限位保护方式.

3.对于负荷通道可实现自动标示，直观方便；

4.批量试验可实现曲线的分层次显示，曲线自动跟随；

5.该软件可实现用户自定义的速度设定，速度的计算机调整。

6.监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示；

7.软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能；

8.结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析；

9.可根据用户需要选择负荷～时间、负荷～位移、位移～时间等曲线来进行试验及数据显示、存储、分析及打印；

10.曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量；

11.结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对；

12.力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验；

13.数据采样频率：可根据用户试验要求选择高速采样频率。

六、系统基本配置

1、试验机主机

1.1交流伺服电机及伺服驱动器

1.2高精度负荷传感器

1.3进口精密滚珠丝杠副

1.4同步带减速系统

2、STC300双通道程控放大器分辨力1/300000

3、SMARTTEST专用控制软件

4、光电编码器

5、附具：

5.1表面胶合强度试验附具符合国标GB/T17657-1999

5.2内结合强度试验附具GB/T17657-1999

5.3静曲强度试验附具GB/T17657-1999

5.4握螺钉力试验附具GB/T17657-1999

5.5胶合强度试验附具GB/T17657-1999

5.6表面结合强度试验附具GB/T17657-1999

5.7弹性模量试验附具GB/T17657-1999
