反向弯曲试验机的试验步骤

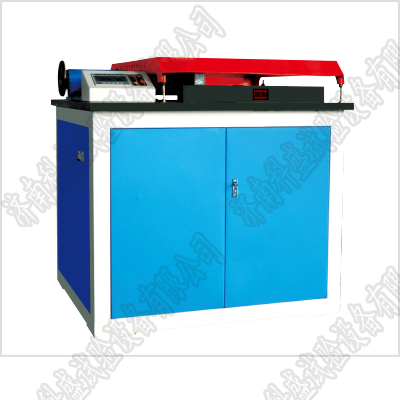

反向弯曲试验机其结构性能完全符合试验规范要求,具有两支承辊,支辊间距离可以调节,可配备不同直径的弯心,该仪器工作可靠,操作方便。关于反向弯曲试验机的试验步骤有些用户可能不太了解,下面我们就给大家分享一下。

反向弯曲试验机的试验步骤

反向弯曲试验机的试验步骤:

1、从被检验的金属线材上截取200-250mm的这段,进行校正,矫直时不得损伤线材表面。

2、按照参数表中线材直径大小选择夹片圆弧半径r,夹片圆弧顶部至拨杆底面的距离b,以及拔杆孔φ,每付夹片上部都打印了圆弧半径数字以供选择,距离b是通过摇臂上的三个孔调节拨杆的位置得到的,以下往上依次为35、50、75、拨杆孔φ可根据拨杆周围打印的数字辨别。

3、主拨杆上有相互垂直的四个孔,调整拨杆的方向可得到所需要的孔位,当使用有螺纹一端的孔时,应将轴套套上,使用另一个端孔时,则应将轴套取下,以保证线材处于弯曲中心线上。

4、反向弯曲试验机将摇臂处于垂直位置,并以此来作为试验的起始状态,将试样先穿入两夹片中底板的孔内,然后垂直向从拨杆的下部穿过拨杆孔再穿入上夹头至顶部,转动上夹头手柄把线材上端加紧。

5、用手把上夹头往下按15-25mm后稳住,(粗的线材距离应长些使线材具有15-25公斤左右拉力)转动主夹片手柄将线材下端夹紧,进行弯曲。

6、弯曲试验时,应使用较均匀的速度(约1次/秒)。

7、弯曲计数是从起始位置向右弯曲90度,试样返回至起始位置为*次,再向左弯曲90度,试样再返回起始位置为第二次,以此类推至试样折断为止,试样折断后的zui后一次弯曲不计。

8、长期使用后夹片的圆弧表面若出现压伤之痕迹应更换夹片。

9、反向弯曲试验机油杯及有相对润滑处应经常擦油,保持润滑。

机械设备从本质上都是一样的,不同部件的协同操作,只有掌握正确的方法,才能使得整个实验过程更加流畅,实验数据也更加准确。以上就是反向弯曲试验机的试验步骤的相关分享,希望上述简单分享可以给大家带来帮助,友情提示:如有不清楚的地方,请来电咨询。
