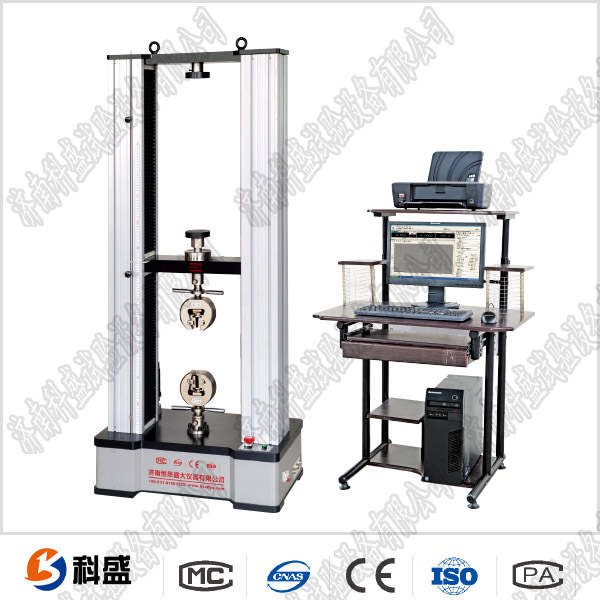

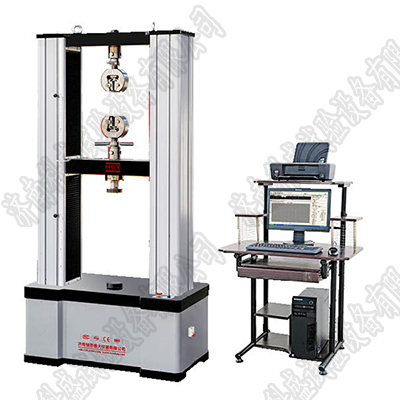

布料皮革抗拉强度试验机主机:采用双空间门式结构,上空间拉伸,下空间压缩、弯曲。主机部分由两根导向立柱、上横梁、中横梁、工作台组成落地式框架,调速系统安装在工作台下部。具有调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸辅具(或压缩、弯曲等辅具)上下移动,实现试样的加荷与卸载。该结构保证机架有足够的刚度,同时实现高效、平稳传动。
●门式框架结构,整体冲压机壳,外观整洁雅致。
●精密滚珠丝杠仅承受拉力,有效延长寿命及刚性稳定性.
●精密丝杠副加载方式,双螺母背紧消间隙,确保系统高刚性及高动态性能.
布料皮革抗拉强度试验机结构原理
布料皮革抗拉强度试验机横梁;分为上横梁和中横梁,采用中型厚度的碳钢钢板制作,上横梁为固定横梁,安装于主机的上端。中横梁为活动横梁,通过滚珠螺母与滚珠丝杠连接。中横梁也是加载的关键部件,传感器安装于中横梁的下端,各种试验附具的一端也都悬挂于中横梁之上,中横梁升降即可产生拉力和压力。
布料皮革抗拉强度试验机移动控制盒;用于在调整试验空间时操作移动横梁快速升降,具有快/慢、步进等多种操作方式,可自由吸附粘贴于主机易于操作的部位。
布料皮革抗拉强度试验机技术参数;
1、试验力:5kN/10kN/20kN、30kN/50kN、100kN;
2、试验机级别0.5级 / 1级;3负荷测量范围0.4%~100%FS(0.5级)/1%~100%FS(1级);
4、示值相对误差±0.5%(0.5级)/±1.0%以内(1级);
5、试验力分辨力1/±500000FS(全程分辨力不变);
6、变形测量范围0.2%~100%;7力控速率调节范围0.005%~5%FS/S;
8、力控速率控制精度速率<0.05%FS时,为±1%设定值以内; 速率≥0.05%FS时,为±0.5%设定值以内;
9、 变形速率调节范围 0.005~5%FS/s;
10、 变形速率控制精度 速率<0.05%FS/s时,为设定值的±1%以内; 速率≥0.05%FS/s时,为设定值的±0.5%以内;
11、 位移速率调节范围 0.001~600mm/min;(可定制高速系统0.001~2000mm/min);
12、 位移速率控制精度 为设定值的±0.2%以内;13 恒力、恒变形、恒位移控制范围 0.5%~100%FS;
14 、恒力、恒变形、恒位移控制精度 设定值≥10%FS时,为设定值的±0.5%以内 设定值<10%FS时,为设定值的±1%以内;
15 、有效试验跨度 450mm 450mm 550mm;16 横梁移动行程 1000mm 1000mm 1200mm;
17 、电源电压 ~220V±10% 50Hz(须可靠接地);
18 、机器功率 550W 750W 2000W;
19 、载荷机架尺寸(LWH) 900x490x1850mm 980x580x1950mm 1150x620x2220mm;
20 、机器重量 ≈450kg ≈550kg ≈820kg。
