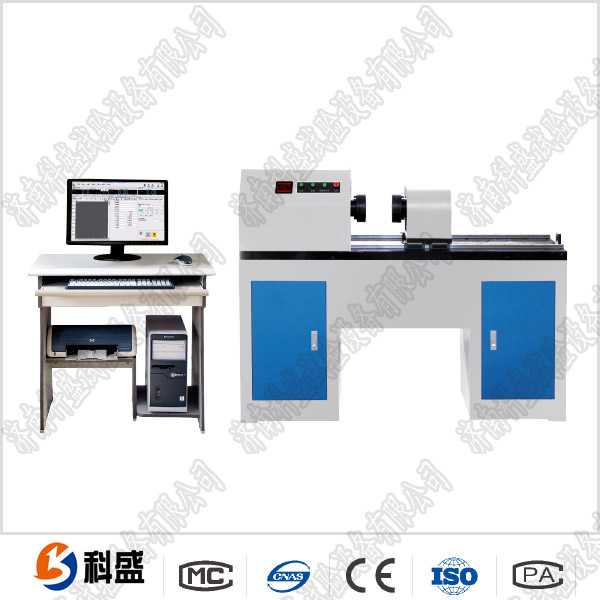

全自动数显高强螺栓试验机

全自动数显高强螺栓试验机产品简介：

1、GN-S系列高强螺栓测试仪，也叫数显式螺栓拉扭试验机、高强螺栓轴力扭矩（扭力）测试仪，是研制开发的专用于检测大六角螺栓、扭剪型螺栓、高强结构螺栓副的扭矩、扭矩、预拉力、轴力、扭矩系数等参数的拉扭类试验机，由加载系统、传动系统、螺栓夹具部分、FTS数字式数据采集处理系统、液晶显示器等组成；液晶屏显示内容：编号、日期、规格、标准预拉力、平均拉力、平均扭矩、扭矩系数、标准偏差；提示功能：预拉力、扭矩进入上下限具有红绿灯显示及报警提示功能。

2、该机采用卧式结构，液晶显示，全数字式数据采集控制系统，电机减速机传动，双向扭转传感器和轴向传感器检测扭矩和轴向力，具有加载均匀、性能稳定、质量可靠、无冲击、数据采集控制准确的特点，广泛用于螺栓螺母生产使用企业、航空航天、风电、光伏、铁塔、钢结构、汽车交通、工程机械、大专院校、科研院所、质量监督等行业。

全自动数显高强螺栓试验机依据标准：

1、JB/T9370―2007《扭转试验机技术条件》

2、GB50205-2001《钢结构工程施工质量验收规范》

3、GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》

4、GB/T3632-2008《钢结构用扭剪型高强度螺栓连接副》

5、用户也可以提供相关的技术标准，如ISO、ASTM、EN、DIN、JIS，按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。

产品功能：

主机：采用卧式结构，钢板工作台，以保证整机的刚性。电机、减速机、联轴器、扭转传感器、轴力拉伸装置等在一个中轴线上，夹具采用优质合金结构钢，保证其使用寿命，试样的安装、拆卸方便、快捷。驱动系统：由电机减速机驱动，速度调节范围宽，加载均匀、稳定。传动系统：采用摆线针轮减速器、联轴器传动，保证传动的均匀、稳定及传动精度，横向空间范围内任意调节。测量显示系统：该机采用高精度扭矩传感器采集螺栓的扭矩，高精度轴力传感器检测螺栓的轴向力，液晶屏显示试样的扭矩、轴向力以及扭矩系数K等。数据存储：数据可以保存，并能随时读出和打印。

全自动数显高强螺栓试验机产品参数：

1、扭矩：2000N.m；

2、测量范围：40-2000N.m；

3、试验扭矩示值相对误差：±1%

4、扭矩重复性误差：1%

5、扭矩分辨力：1N.m；

6、轴力测量范围：10-500kN

7、轴力示值相对误差：优于示值的±1%

8、轴力重复性误差：1%

9、轴力分辨力：0.5kN

10、螺栓规格：M16、M20、M22、M24、M27、M30
