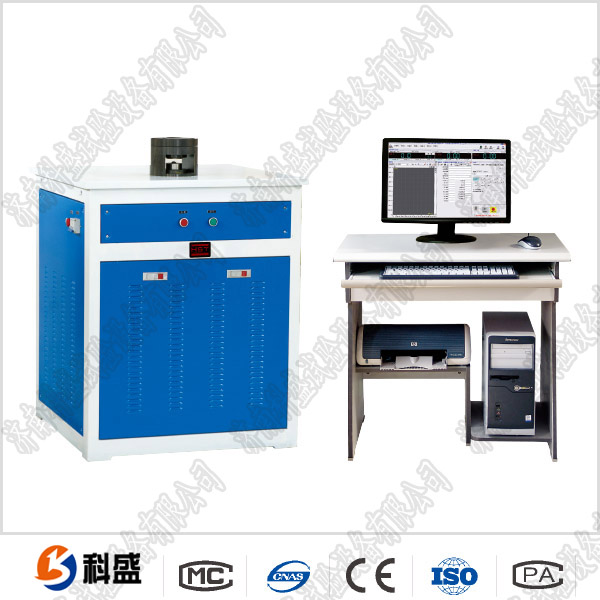

GBS-60A微机控制杯突试验机

GBS-60A微机控制杯突试验机是对金属薄板和带材进行工艺性试验的设备。可实现国家标准GB4156-2007《金属材料薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能，检验有色金属薄板的各向异性。

GBS-60A微机控制杯突试验机主要技术指标：

（1） 板材厚度

标准杯突试验         0.1-2mm

（2）板材宽度                   100 mm

（3）冲头行程                 40 mm

（4）夹紧活塞行程                 40 mm

（5）冲压负荷                 60KN

（6）夹紧负荷                 20KN

（7）杯突试验模具规格

标准冲头球径    Φ20±0.05mm

标准垫模孔径    Φ33±0.1mm

标准固定模孔径  Φ27±0.05mm

非标准模具规格:       （需特殊订货）

杯突冲头球径：  Φ15±0.05mm

Φ8±0.02mm

Φ3±0.02mm

垫模孔径        Φ18±0.1mm

Φ10±0.1mm

Φ3.5±0.1mm

固定模孔径      Φ21±0.02mm

Φ11±0.02mm

Φ5±0.02mm

（8）分辨率                    0.01mm

（9）液压油                     N46号液压油

（10）试验机外形尺寸：          700mm×360mm×1700mm

(11) 电源                       AC380V

(12) 重量                       500Kg。

GBS-60A微机控制杯突试验机设备配置：

（1） 主机（包括液压站、油泵等）

（2） 电器控制（包括电控、数显系统等）

（3） 附件：标准杯突冲头、冲模
