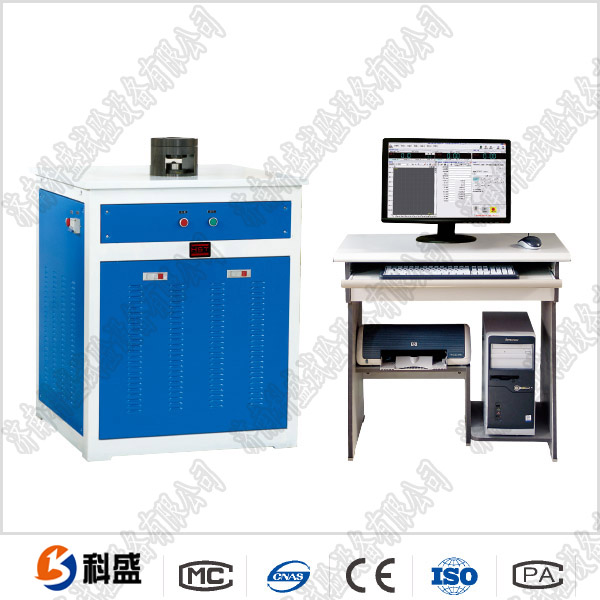

60液晶显示数显式杯突试验机是对金属薄板和带材进行工艺性试验的设备。可实现国家标准GB4156-2007《金属材料薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能,检验有色金属薄板的各向异性。

60液晶显示数显式杯突试验机

60液晶显示数显式杯突试验机主要技术指标:

(1) 板材厚度

 标准杯突试验         0.1-2mm

(2)板材宽度                   100 mm

(3)冲头行程                 40 mm

(4)夹紧活塞行程                 40 mm

(5)冲压负荷                 60KN

(6)夹紧负荷                 20KN

(7)杯突试验模具规格

                 标准冲头球径    Φ20±0.05mm

                 标准垫模孔径    Φ33±0.1mm

                 标准固定模孔径  Φ27±0.05mm

     非标准模具规格:       (需特殊订货)

                 杯突冲头球径:  Φ15±0.05mm

                                 Φ8±0.02mm

                                 Φ3±0.02mm

                 垫模孔径        Φ18±0.1mm

                                 Φ10±0.1mm

                                 Φ3.5±0.1mm

                 固定模孔径      Φ21±0.02mm

                                 Φ11±0.02mm

                                 Φ5±0.02mm

(8)分辨率                    0.01mm

(9)液压油                     N46号液压油

(10)试验机外形尺寸:          700mm×360mm×1700mm

 (11) 电源                       AC380V

 (12) 重量                       500Kg。

60液晶显示数显式杯突试验机设备配置:

(1) 主机(包括液压站、油泵等)

(2) 电器控制(包括电控、数显系统等)

(3) 附件:标准杯突冲头、冲模
